產品簡介

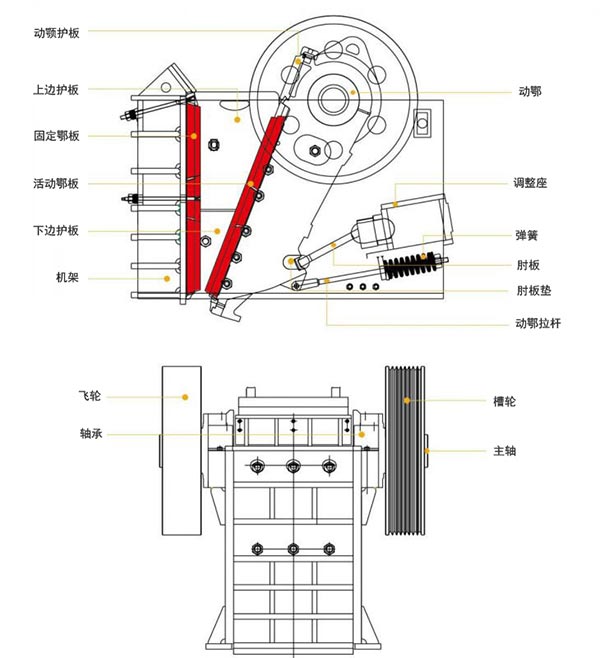

德版顎式破碎機全新的機架設計理念，保證機架剛度的同時，減小了整機安裝空間。由高品質鑄鋼動顎、鍛造偏心軸和大型輥?zhàn)虞S承構成的動顎總成，使得SD系列顎式破碎機具有可靠性。

（1）偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。

（2）飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重緊密配合，降低振動等級，運轉更加平穩可靠。

（3）機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

（4）顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用

（5）軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

（6）調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。

（7） 潤滑系統：集中潤滑系統，采用通用潤滑連接頭，效能高快捷；迷宮密封，能有效阻止灰塵。

（8） 破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。

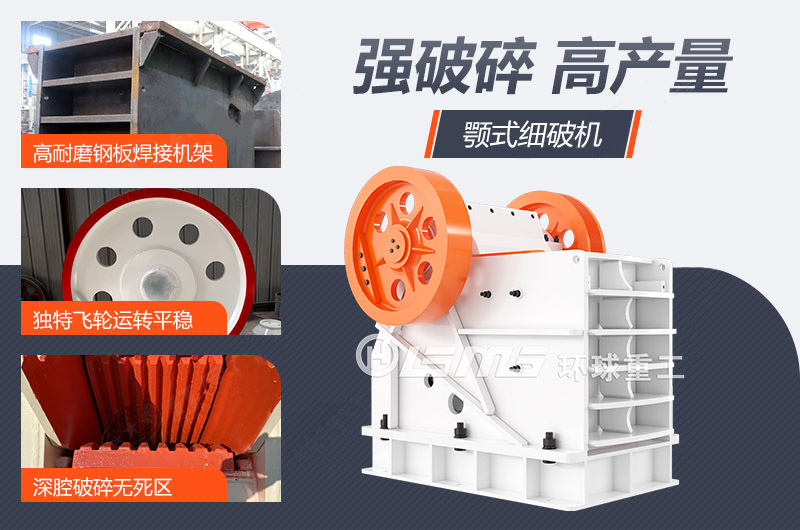

性能優勢

1.深腔破碎，高產節能：優化型深腔破碎，無死區，進料和破碎效率大大提升，單機節能15%-30%，系統節能一倍以上。

2.承載力強，穩定性高：更大的鍛坯加工重型偏心軸、高錳鋼鄂板以及高等鑄鋼動鄂總成，設備承載能力更強，穩定性更高。

3.工藝先進，使用壽命長：借鑒世界先進制造工藝，數字化分析各部件運行情況，內部結構精密，設備使用壽命大大延長。

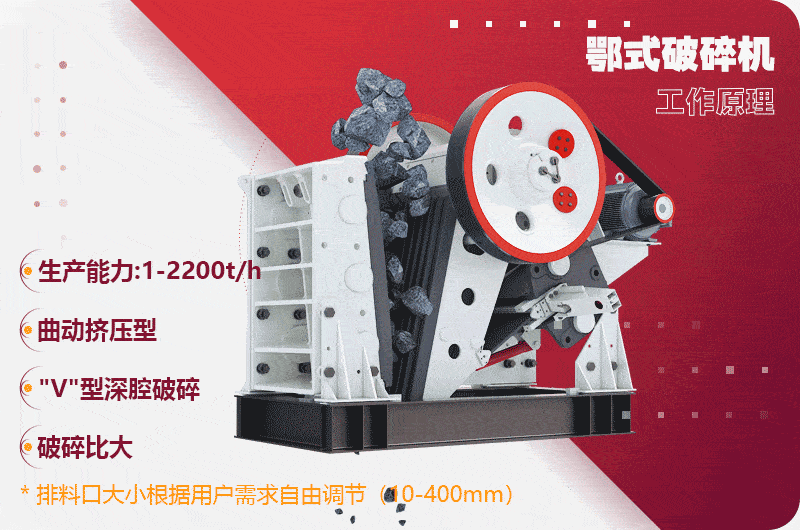

工作原理

德版顎式破碎機的工作方式為曲動擠壓型：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。

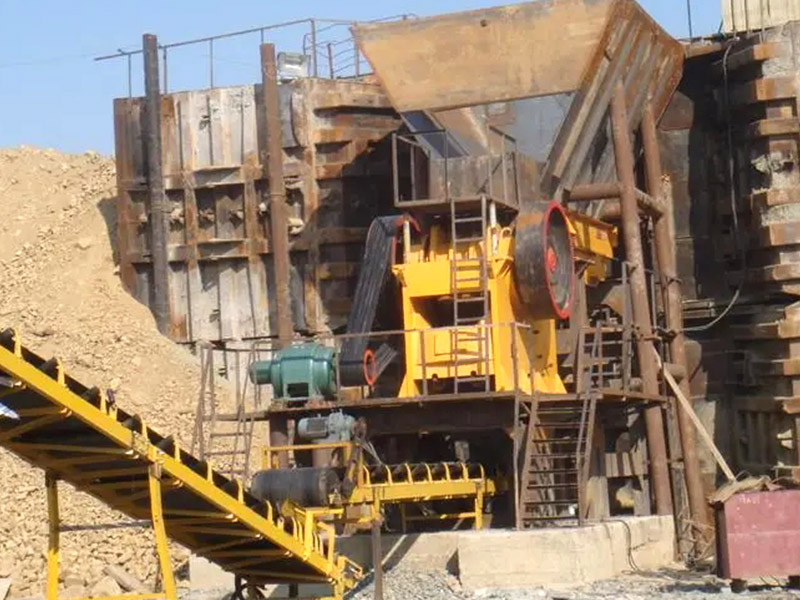

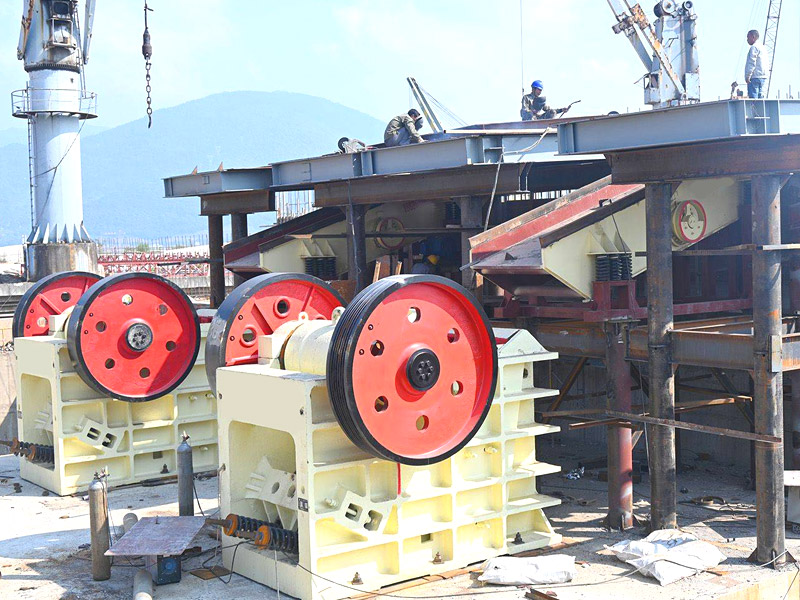

作業現場

技術參數
