產品簡介

單缸圓錐破碎機也叫單缸液壓圓錐破碎機，簡稱單缸圓錐破，有著中碎、細碎、超細碎等作用，對硬料也有良好破碎效果智能環保，可遠程操作，產量更大、成品石子規格全，單個液壓缸升降動錐、電子智能排礦口控制系統智能化程度高、過鐵和過載保護等技術為一體的效能高破碎機，被廣泛應用于冶金、建筑、水泥、公路、鐵路等領域。

性能優勢

1、在設計上采用特有的破碎腔形和層壓破碎原理，并且液壓技術，實現了過載保護和液壓調整排料口，可根據需求調節，成品砂石品質優、針片狀石子減少、級配合理。

2、響應環保號召，單缸圓錐破碎機破碎腔內部壓力高于外部壓力的設計，減少機體漏粉塵，同時設置除塵器、消音設備，達到綠色環保生產標準。

3、結構設計更合理簡單、緊湊，占地面積較小，并且采用全自動控制系統、觸摸屏的控制模式，監控室進行實時監控，不需要太多人工，一年也能節省不小一筆錢。

4、單缸圓錐破碎機在設計中對影響壽命因素進行了合理分析與探究，零部件采用耐磨的鋼材及鑄鋼技術，提高了設備整體耐磨性，降低了設備故障率，生產成本再次減少。

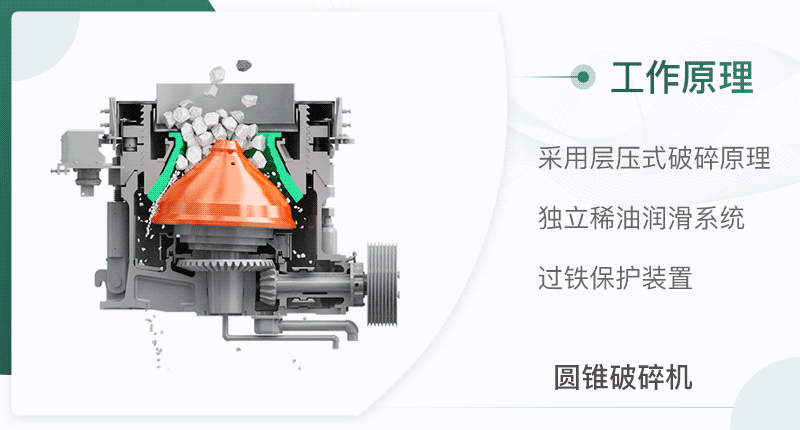

工作原理

單缸液壓圓錐破碎機（單缸圓錐破碎機）工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。

空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉，物料被擺動的內錐擠壓破碎。

支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

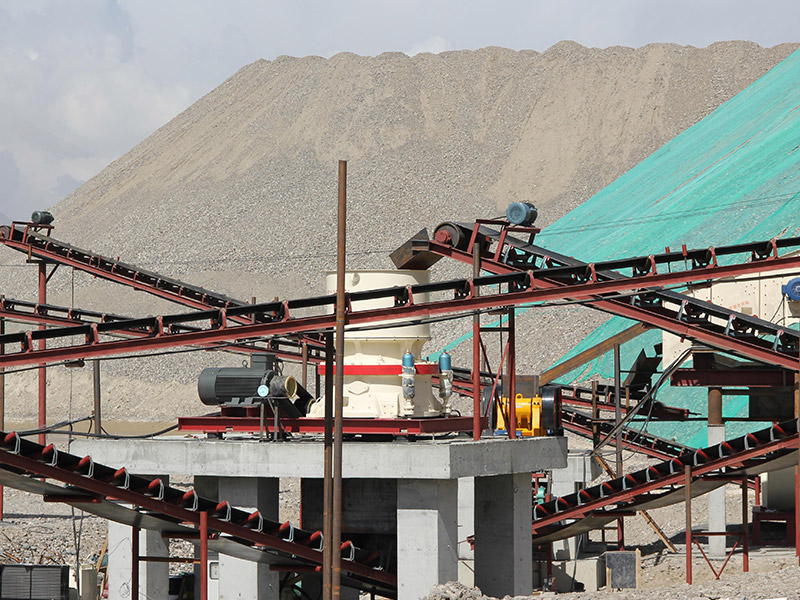

作業現場

技術參數
