產品簡介

S5X系列圓振動篩有合理的結構，更高的篩分效率，是我司結合多年篩分經驗改良的一款高效振動篩。該振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長、篩分規格多，具有結構簡單、激振結構可靠、篩分效率高、振動噪音低、堅固耐用的特點，適用于重型、中型和精細篩分等各種篩分作業。

性能優勢

1、模塊化設計，通用性高

裝配模塊化SV激振器，振動強度高達4.2G，處理能力強，篩分效率高，更換只需一小時；同時模塊化的設計，使得備件種類減少，通用化程度更高。

2、整體框架結構，承載能力強

采用整體框架結構搭建，與傳統單根橫梁設計相比，承載能力更強；且有限元強度分析技術加持，確保重量和強度均衡設計。

3、高強度防護系統，安全穩定

撓性驅動，保護電機不受沖擊；激振器護罩和皮帶輪護罩，更安全；聚氨酯護罩、壓條、和支撐條防止磨損。

4、激光切割技術，無開裂隱患

側板采用整板激光切割技術，不存在任何形式的焊接，所有加強構件采用高強度扭剪螺栓，安裝更便捷、強度更高，同時避免傳統焊接方式造成的開裂隱患現象。

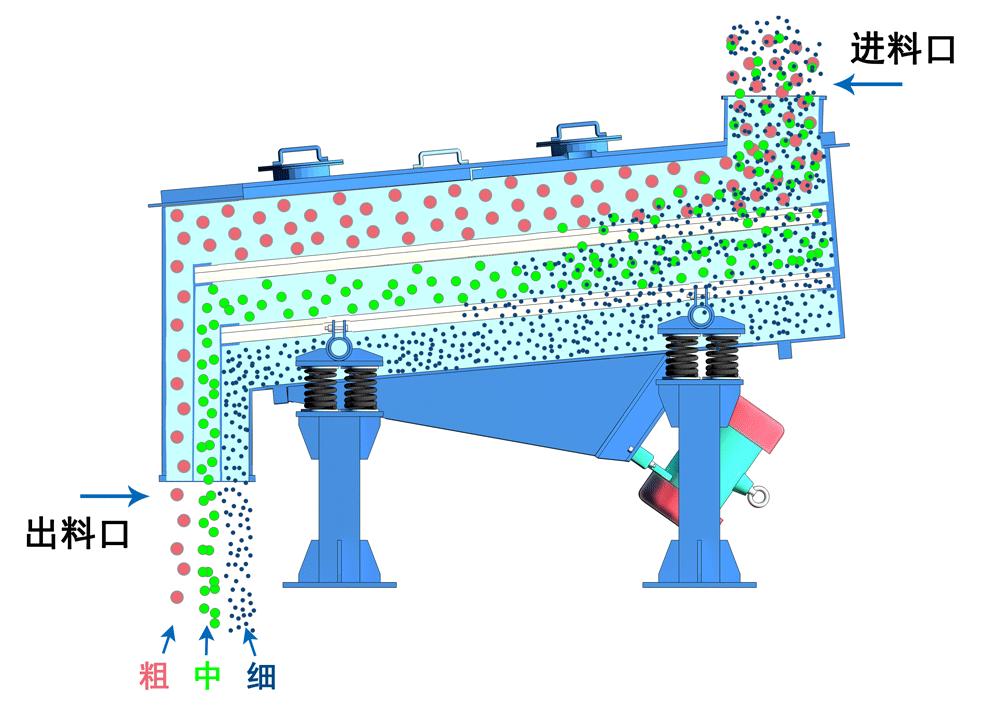

工作原理

S5X圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動裝置支座等部件組成。

S5X圓振動篩是一個以彈簧為支撐彈性元件，以塊偏心激振器為振動源，通過偏心塊的旋轉產生激振力，使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動，通過反復的與篩孔進行比較，小于篩孔尺寸的物料透篩，大于篩孔尺寸的物料在篩面上，從而完成篩分過程。

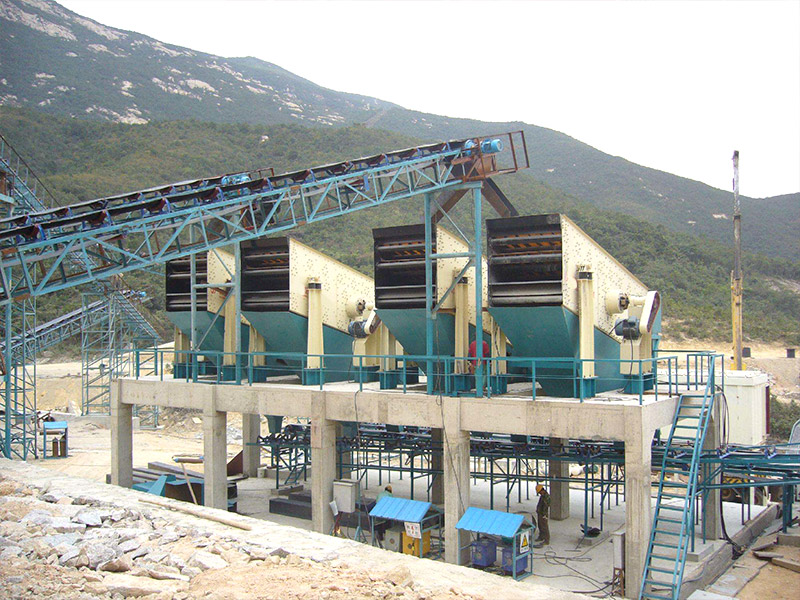

作業現場

技術參數
